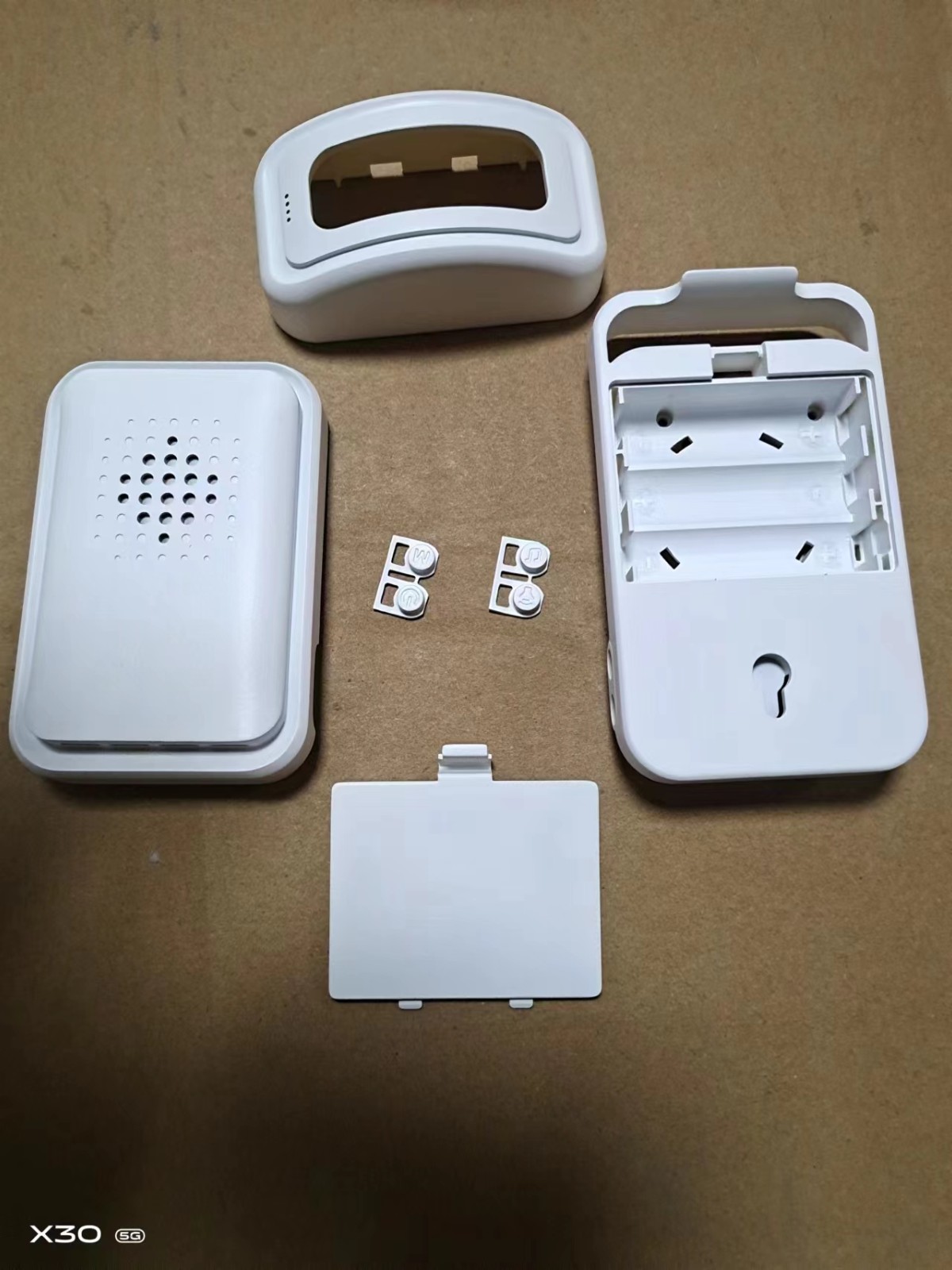

【一】工業模型的制作定義

工業模型：通稱手板、初板模型和高速成型，主要制作方法是CNC加工、激光高速成型和硅膠型小批量生產。

工業模型廣泛應用于工業新產品的設計開發階段，最短時間內加工了設計和精致的實物模型。設計師對產品進行了確認和功能測試，改善了設計方案，降低了開發成本，縮短了開發周期，達到了迅速獲得設計許可的目的。

【二】工業模型制作的作用

1、外觀設計評價；

可以分為外形尺寸、分解比例、配色顏色、材料和表面質感等。

2、結構設計的合理性評價；

可以分為產品尺寸、組裝方式、結構強度、配合間隙、材料選擇等。

3、產品功能性測試；

可以分為組裝測試、操作測試、跌落測試、電氣測試、母板性能測試等。

4、生產前成本優化；

可分為結構部件成本計算（必要的、可取消的）、電氣配置優化（FPC走線方式等）、組裝方式成本優化等。

5、樣機展示；

可以分為市場營銷、電子展示、電子商務攝影等。

【三】工業塑料模型的制作流程

設計文件輸出→審查圖分析和估價→分解編程→CNC加工→手工修理→表面技術處理→組裝和質量檢查→出貨

1、設計文件的輸出有什么？

適用于A、3D模型文件、STP文件格式

B，CMF文件，產品處理有效果圖。

C、填充CDR文件、產品表面有絲綢LOGO或其他模式的CDR文件。

需要制作D、BOM表列表、構造模型時，需要列出所有單品的材質和制作數量的說明。

E、特殊要求制作說明，如結構部件需要在手板工廠組裝，或兩件需要電焊的，有特殊要求加工的部件說明。

2、審核圖分析和報價

A、接收設計文件，確認文件內容是否完整，不符合時應及時與設計師溝通。

B、審查設計文件和制作模型3D是否一致，如果不一致及時與設計師溝通。

C、模型加工制作的難點分析、表面處理的可行性分析，如有問題及時與設計師溝通。

D、對模型加工的制作難度、制作方式、制作周期進行評價，并向客戶提供報價。

3、分解程序設計

A、將設計3D圖進行加工分類來分解零件，不能直接加工的部分需要分解成幾個零件并結合在一起。

B、將分類后的3D文件導入編程軟件MasterCAM，進行CNC加工步驟的編程。

C、工具選擇、不同加工材料選擇不同材質的銑刀，不同材料加工的食量不同。

4，CNC加工

A、首先將中實原料固定在CNC機臺上，固定方式有很多種類，也可以使用雙面橡膠、粘合劑、原子灰等。但是，確保在可加工范圍內，原料不得松散。

B，再啟動機對編程的3D文件數據進行全自動CNC切除加工。

5、手工修理

A、首先清理CNC加工過的零件，清理不需要的毛刺和殘渣。

B、與零件實物核對3D文件，確認加工是否在規定位置，如有遺漏，進行二次加工處理。

C、手工修復，零件有加工的難點，不能加工的話用手工修復。

例如，太深的孔在加工過程中沒有完全打開，所以需要手工修復工具。例如，工具不能清洗的內直角的話，需要工具進行修復。

D、外觀面和特殊配合面的研磨，CNC加工完成后無法達到完全平坦的面效果，因此如果刀紋殘留，需要用砂紙進行研磨，240號-1200號的砂號不同，需要從粗到細的磨光這樣才能實現所希望的外觀效果。

6、表面處理

根據A、CMF說明圖，選擇并分類需要表面處理的部件。例如，需要電鍍的、需要噴霧的、需要絲印的等，根據要求進行分類。

B、根據分類，需要外協加工外協表面的零件。

例如，鍍層部件和鋁合金的氧化等，專業的鍍層制造廠和氧化制造廠，模型制造廠不能做。

如果需要絲印的話，可以發送填充文件，制作填充芯片，和絲印屏幕打印，屏幕制作后可以取回絲印。

C、如果需要噴霧，根據CMF上PT號專業的噴涂師調整油漆，直接噴涂，放入烘箱中燒硬化油漆。一般來說，模型制造商都有自己的全部涂裝設備。不那樣做的話，就不能做生意。噴霧時除了噴霧產品外，還添加色板進行噴霧，以配合后期產品的批量生產，更容易確認顏色。

D、實體五金、線描和噴霧面的有效果，設計師需要提供沙號，例如粗沙和細沙。最好在CMF文件上寫明。如果有文字鐳雕刻的話，必須表示鐳雕刻的深度。

E、除了通常的掛面處理之外，還需要進行半透明、水轉印、UV轉印、IML等特殊的掛面處理，手板模型很難達到像真品一樣的有效果，所以只能看大致的有效果了。要想看到完美的效果點心，必須先打開模具再做。

7、組裝和品質檢查

所有的零件全部制作后，都需要進行組裝，但是組裝過程在零件解體的編程階段已經設計好了，和我們制作構造一樣，在仔細考慮組裝過程之后，就可以開工了。后期按照流程一步一步地組裝就可以了。

組裝完成后，需要檢查整個模型是否符合設計要求。

例如，外觀配合、不可有高低差、不可變形、間隙不均勻或開口等影響外觀的問題。關于結構的配合，零件和零件之間能否組裝，能否組裝，是否有干涉，是否有螺絲孔，等著加工上的缺陷的問題檢查。

8，出貨

防止產品掉落包裝，運輸過程中防止模型損壞，司機可以直接配送。
